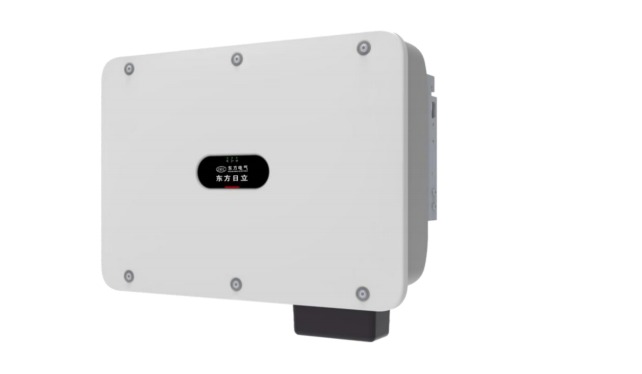

DHSP3GC-50KTL-H1智能光伏逆变器

产品参数

效率

最大效率	98.50%
中国效率	98.00%

输入

推荐最大直流输入功率	75000W
最大输入电压	1100V
最低启动电压	200V
工作电压范围	200V~1000V
MPPT数量	4
最大输入路数	8
每路MPPT最大输入电流	20A（单路组串）/30A（1路MPPT）
每路MPPT最大短路电流	40A
满载MPPT电压范围	530V~800V（380VAC/400VAC）625V～850V（480VAC）
额定输入电压	600V（380VAC/400VAC）720V（480VAC）

输出

额定输出功率	50000W
最大视在功率	55000kVA
最大有功功率(cosφ=1)	55000W
额定输出电压	220VAC/380VAC,230VAC/400VAC,277V AC/480V AC, 3W+（N）+PE
输出电压频率	50Hz/60Hz
额定输出电流	6.0A/380V72.2A/400V60.1A/480V
最大输出电流	84.0A/380V79.8A/400V66.5A/480V
功率因数	0.8超前...0.8滞后
最大总谐波失真(额定功率)	＜3%

保护

过电压类别	PVⅡ/ACⅢ
输入直流开关	支持
防孤岛保护	支持
输出过流保护	支持
输入反接保护	支持
组串故障检测	支持
直流浪涌保护	TypeII
交流浪涌保护	TypeII
绝缘阻抗检测	支持
残余电流监测单元（RCMU）	支持

显示与通信

显示	LED指示灯，WLAN+APP
RS485	支持
内置WLAN	支持
交流MBUS	支持
直流MBUS	支持
AFCI	支持
PID修复	支持

常规参数

尺寸（宽×高×深）	640mm×530mm×270mm
重量	49kg
工作温度		-25℃~60℃
冷却方式		智能风冷
最高工作海拔		4000m
相对湿度		0~100%（无冷凝）
防护等级		IP66
