DHSP3GC-150KTL-H1智能光伏逆变器-东方日立（成都）电控设备有限公司

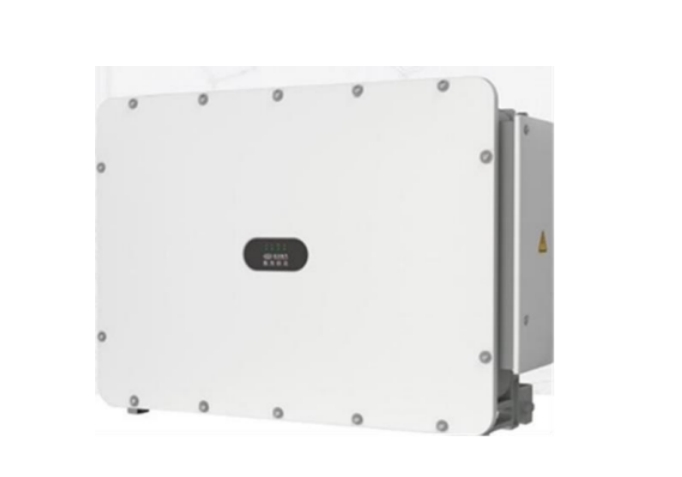

DHSP3GC-150KTL-H1 智能光伏逆变器

产品参数

效率

最大效率	98.60%（380V）/98.80%（480V）
中国效率	98.20%（380V）/98.40%（480V）

输入

最大输入电压	1100V
最低启动电压	200V
工作电压范围	200V~1000V
MPPT数量	7
最大输入路数	21
每路MPPT最大输入电流	48A
每路组串最大输入电流	23A
每路MPPT最大短路电流	66A
满载MPPT电压范围	540V～800V (380V)625V～850V (480V)
额定输入电压	600V（380V）/720V（480V）

输出

额定输出功率	150kW
最大视在功率	165kVA
最大有功功率(cosφ=1)	165kW
额定输出电压	相电压/线电压：220/380V, 277/480V3W+（N）+PE
输出电压频率	50Hz/60Hz
额定输出电流	227.9A（380V）/180.4A（480V）
最大输出电流	253.2A（380V）/200.5A（480V）
功率因数	0.8超前...0.8滞后
最大总谐波失真(额定功率)	＜1%（额定工况）
输出直流分量DCI	＜0.5%额定电流

保护

过电压类别	PVⅡ/ACⅢ
输入直流开关	支持
防孤岛保护	支持
输出过流保护	支持
输入反接保护	支持
组串故障检测	支持
直流浪涌保护	支持
交流浪涌保护	支持
绝缘阻抗检测	支持
残余电流监测单元（RCMU）	支持
电弧故障保护（AFCI）	支持
内置PID修复	支持

显示与通信

显示：LED指示灯，WLAN模块+APP，USB数据线+APP

通信：MBUS/RS485

常规参数

尺寸（宽×高×深）	1000mm×710mm×395mm
重量	98kg（含本体安装件）
工作温度		-25℃~60℃
冷却方式		智能风冷
最高工作海拔		0~5000m（4000m以上降额）
相对湿度		0~100%（无冷凝）
防护等级		IP66
拓扑	无变压器
