输入

输入额定电压

6kV/50Hz、10kV/50Hz(*)

输入功率因数

≥0.95 (20%负荷以上)

输入电流谐波

≤2% 满足IEEE519-1992和GBT14549-93标准

输出

输出电压规格

400V/50Hz、450V/60Hz、6kV/50Hz、6.6kV/60Hz、11kV/60Hz(*)

输出容量范围

0-2500kVA (最大容量可扩展至15000kVA)

控制性能

输出电压THD

≤2% (线性负载)

电压控制精度

≤0.5%

电压分辨率

1V

频率控制精度

≤0.1%

频率分辨率

0.01Hz

输出电压瞬变恢复时间

<0.5s

输出频率瞬变恢复时间

<1s

主电路方式

H桥级联型高高变换拓扑

电源逆变效率

≥98.5%

系统总效率

≥96

MTBF

50000h

电隔离方式

光纤通讯

过载能力

110% 60min, 125%1min

保护功能

过/欠压、过流/过载、功率单元直流过压/过温/驱动故障等

通讯功能

Rs485/ Ethernet接口, 支持 Modbus、 Profibus-DP等通讯协议

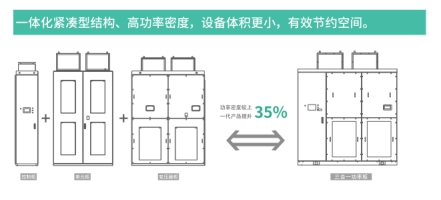

柜体结构

柜体结构

钢板制、自立闭锁性

柜体防护等级

IP20

抗震能力(带机座)

按照7级防震设计

冷却方式

强制风冷

柜体颜色

标准RAL7035浅灰色(*)

环境

温度

运行温度: -5~40℃; 存储温度:-20~60℃

相对湿度

相对湿度: ≤95%( 20℃无凝露)

海拔

≤2000m (*)

地面水平加速度

0.1g (*)

设置场所

室内，无腐蚀性、易燃、 易爆气体的一般环境 (*)

适用标准

GB, GBT, IEC, JTT, JTS, JS, JEC, JEM
